Разработка систем АСУ ТП

Проектирование АСУ ТП

Когда требуется получать технические условия?

Следуя актуальным правилам разработка технических условий необходима, когда происходит:

1. Ввод в эксплуатацию новых объектов
2. Увеличение мощности текущих потребителей (увеличение объемов производства, плана застройки)
3. Модернизация схемы снабжения электроэнергией

Этапы проектирования

Этап 1. Формирование требований к системе и концепции АСУ ТП

• Обследование объекта для экономического и технического обоснования необходимости формирования АСУ на конкретном предприятии (проводится сбор базовых данных, оценивается эффективность его работы, выявляются проблемы, которые можно решить с использованием современных средств автоматизации). Оформление полученных результатов в виде отчёта.
• Формулирование требований заказчика, включая допустимые затраты на реализацию проекта, экономическую эффективность, оптимальный срок окупаемости АСУ ТП.
• Проведение исследований для детального изучения объекта, разработка различных вариантов системы, выбор лучшего с точки зрения соблюдения требований технического задания и экономической эффективности.

Этап 2. Разработка и согласование технического задания.

Техническое задание – это совместный труд заказчика и команды разработчиков, которым предстоит согласовать техническое решение, сформировать требования к оборудованию, определить состав работ и сроки их выполнения.

Этап 3. Эскизное проектирование.

На этом этапе разработки АСУ ТП определяются функции АСУ в целом и её подсистем в частности, формируется программно-аппаратный комплекс, укрупнённая структура системы управления. По результатам разрабатывается, согласовывается и утверждается документация, которая необходима для исполнительных работ, поставки технических средств.

Этап 4. Техническое проектирование.

В ходе него прорабатываются вопросы алгоритмов в решении технологических задач, функций персонала, системы кодирования информации, программного обеспечения. Вся документация оформляется в полном объеме для проведения электромонтажных, строительных работ.

Этап 5. Рабочий проект.

Отечественные SCADA-системы предполагают разработку пакета рабочей документации и проекта программного обеспечения с его адаптацией к условиям работы на конкретном предприятии.

Этап 6. Введение в эксплуатацию с поставкой необходимого оборудования, монтажными, пусконаладочными работами.

Обязательно проведение предварительных испытаний и опытной эксплуатации.

Этап 7. Проведение приемочных испытаний и сдача в эксплуатацию.

Проектная документация готовится с учётом всех текущих нормативов и требований, изложенных в:

• ЕСПД и ЕСКД;
• ГОСТ 34.602-89;
• ГОСТ Р 21.1101-2013;
• СП 77.13330.2016;
• ГОСТ 21.408-2013;
• РД 50-34.698-90 и ряде других документов.

Наше предприятие выполняет полный комплекс работ по созданию АСУ ТП:

• Проектирование;
• Разработка программного обеспечения;
• Изготовление оборудования;
• Шеф-монтажные и пусконаладочные работы на объекте;
• Гарантийное и сервисное сопровождение.

Имеет опыт работы по созданию АСУ ТП в различных отраслях промышленности с использованием оборудования ведущих мировых производителей:

• Schneider Electric;
• Rockwell Automation;
• B&R Industrial Automation;
• Siemens;
• Automation Direct;
• Yokogawa;
• Phoenix Contact;
• Emerson (DeltaV);
• Weidmuller и др.

Готовы выполнить работы на оборудовании российского производства, с локализацией до 100%. В том числе оборудовании:

• Прософт Системы;
• Прорыв (Телескоп, ТК);
• ОВЕН;
• Symanitron и др.

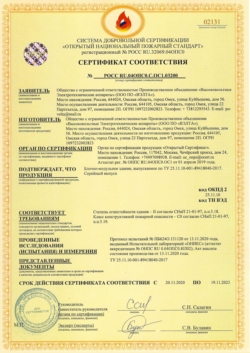

Продукция предприятия выпускается в соответствии с техническими условиями и имеет Сертификат соответствия ТС. Предприятие имеет действующую сертифицированную (ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) Систему менеджмента качества.

Проектирование, выполняемое нашей компанией

• Проектирование комплексных систем автоматизации, систем автоматизации отдельных установок или блочного оборудования
• Проектирование системы электропитания
• Проектирование систем охранно-пожарной сигнализации
• Проектирование систем оповещения
• Проектирование систем видеонаблюдения
• Проектирование системы связи

Производство

Сегодня мы производим:

• Шкафы автоматики (Станции управления, Шкафы УСО, Станции ТМ, Шкафы АСУЭ, Шкафы АСТУЭ и т.д.)
• Серверные шкафы
• Шкафы связи
• Шкафы питания (Шкафы бесперебойного питания, ШС, ШР и т.д.)
• АРМы

Перед выпуском изделий:

• Разрабатываем конструкторскую документацию (КД)
• Согласовываем КД с Заказчиком

Оперативность изготовления и качество обеспечиваются:

• Прямые отношения с поставщиками комплектующих
• Отлаженная логистика
• 100% выходной контроль
• Заводские испытания
• Удобная производственная площадка
• Опытные монтажники

Разработка программного обеспечения

• Разработка программного обеспечения для контроллеров и операторских панелей
• Разработка программного обеспечения для верхнего уровня
• Модернизация и доработка существующих систем
• Интеграция блочных систем в системы верхнего уровня Заказчика

Поставка АСУ ТП

Поставку, монтаж и настройку оборудования осуществляет исполнитель проекта – компания «ВЭЛТА». Для проверки работоспособности проводятся предварительные заводские и опытные испытания на территории заказчика в соответствии с требованиями с ГОСТ 24.104-85.

Монтаж, ШМР и ПНР

• Монтажные работы под ключ
• Шеф-монтажные работы
• Пуско-наладочные работы

Обучение персонала

Работать с системой будет персонал заказчика, поэтому перед вводом в эксплуатацию системы будущие специалисты проходят обучение.

Стоимость

Стоимость разработки систем АСУ ТП от 100 000 руб.

Сопутствующее оборудование

В нашем ассортименте представленны шкафы электротехнические следующих направлений:

• защиты трансформатора и управления выключателя - ТВ;
• дифференциальной защиты шин - ДЗШ;
• дифференциальной защиты ошиновки - ДЗО;
• защиты автоматики и управления выключателем - ЗАУВ;
• противоаварийной автоматики - ПА;
• защиты линий - ЗВЛ;
• центральной сигнализации - ЦС;
• оперативной блокировки - ОБ;
• оперативной блокировки разъединителей - ОБР;
• дуговой защиты - ДЗ;
• регулирования напряжения трансформатора - РПН;
• управления трансформатором - УТ;
• управления трансформатором напряжения - УТН;
• управления блоком - УБ;
• защиты на землю - ШЗЗП;
• быстродействующего автоматического ввода резерва - БАВР.
• пульт управления - ПУ;

Какие разделы включает проектная документация?

Типовой состав проектно-конструкторской документации, разрабатываемой нашей организацией:

• Ведомость документов
• Пояснительная записка
• Технические требования к условиям эксплуатации и электропитанию
• Технические требования к заземлению
• Инструкция по монтажу шкафа
• Схема соединений локальной вычислительной сети (ЛВС)
• Схема питания
• Схемы подключений
• Компоновка контроллера
• Общий вид
• Таблица проводов
• Таблица жестких перемычек
• Таблица жил внутришкафных кабелей
• Таблица клемм
• Таблица подключения внутришкафных кабелей
• Спецификация оборудования

Примеры чертежей

Виды разрабатываемой документации

Виды, комплектность и обозначение документов при разработке рабочей документации соответствуют требованиям ГОСТ 34.201-89.

Виды документов на программное обеспечение по ЕСПД ГОСТ 19.101.

Виды документов на разработку технических средств по ЕСКД ГОСТ 2.102.

Виды документов на эксплуатацию технических средств по ЕСКД ГОСТ 2.601.

Содержание документов по автоматизированным системам соответствует требованиям РД 50-34.698-90.

Проектная и рабочая документация соответствуют требованиям ГОСТ Р 21.1101-2013.

Состав рабочей документации приведен в таблице:

Код документа	Наименование документа	Стадия создания АС	ЭД*
Общесистемные решения (ОР)
ЭП	Ведомость эскизного проекта	ЭП
П1	Пояснительная записка к эскизному проекту	ЭП
С0	Схема организационной структуры	ЭП, ТП
С2	Схема функциональной структуры	ЭП, ТП
ТП	Ведомость технического проекта	ТП
ВП	Ведомость покупных изделий	ТП
П2	Пояснительная записка к техническому проекту	ТП
П3	Описание автоматизированных функций	ТП
П4	Описание постановки задач (комплекса задач)	ТП
Б2*	Локальный сметный расчёт	ТП
Б1	Проектная оценка надёжности системы	ТП, РД
ДП	Ведомость держателей подлинников	РД
ЭД	Ведомость эксплуатационных документов	РД	+
Б3	Локальная смета	РД
ПД	Общее описание системы	РД	+
ПМ	Программа и методика испытаний	РД
ФО	Формуляр	РД	+
ПС	Паспорт	РД	+
Решения по организационному обеспечению (ОО)
ПВ	Описание организационной структуры	ТП
И1	Методика (технология) автоматизированного проектирования	РД	+
И2	Технологическая инструкция	РД	+
И3	Руководство пользователя	РД	+
Решения по техническому обеспечению (ТО)
С1	Схема структурная комплекса технических средств	ЭП, ТП
В9	Перечень заданий на разработку специализированных (новых) технических средств	ЭП, ТП
С3	Схема автоматизации	ЭП, ТП
В3	Перечень заданий на разработку строительных, электротехнических и других разделов проекта, связанных с созданием системы.	ТП
П9	Описание комплекса технических средств	ТП
C8	План расположения	ТП
В4	Спецификация оборудования	РД
В5	Ведомость потребности в материалах	РД
ИЭ	Инструкция по эксплуатации КТС	РД	+
С4	Схема соединения внешних проводок	РД
С5	Схема подключения внешних проводок	РД
С6	Таблица соединений и подключений	РД
Е1	Схема деления системы (структурная)	РД
В0	Чертёж общего вида	РД
СА	Чертёж установки технических средств	РД
СБ	Схема принципиальная	РД
С7	План расположения оборудования и проводок	РД
Решения по информационному обеспечению (ИО)
В1	Перечень входных сигналов	ТП
В2	Перечень выходных сигналов	ТП
П5	Описание информационного обеспечения системы	ТП
П6	Описание организации информационной базы	ТП
П7	Описание систем классификации и кодирования	ТП
П8	Описание массива информации	ТП
С9	Чертёж формы документа (видеокадра)	ТП, РД
ВМ	Ведомость машинных носителей информации	РД	+
В6	Массив входных данных	РД	+
В7	Каталог базы данных	РД	+
В8	Состав выходных данных (сообщений)	РД	+
И4	Инструкция по формированию и ведению базы данных (набора данных)	РД	+
Решения по программному обеспечению (ПО)
ПА	Описание программного обеспечения	ТП
Решения по математическому обеспечению (МО)
ПБ	Описание алгоритма (проектной процедуры)	ТП

* ЭД - эксплуатационная документация

Б - обоснование;

В - ведомость;

И - инструкция;

П - описание;

С - схема.
